Kamera Kablosu

Video güvenlik sistemi, görüntü yakalama özelliklerine sahip olan ve video görüntülerini ya da diğer verileri, iletişim ağları üzerinden ya da dijital veri bağlantıları üzerinden sıkıştırılmasını, saklanmasını ve aktarılmasını sağlayan bir dizi elektronik cihazdan meydana gelir. Cihazlar arasındaki bağlantılar için farklı türde kamera kablosu kullanılabilir.

Kamera kablosu çeşitleri ve özellikleri

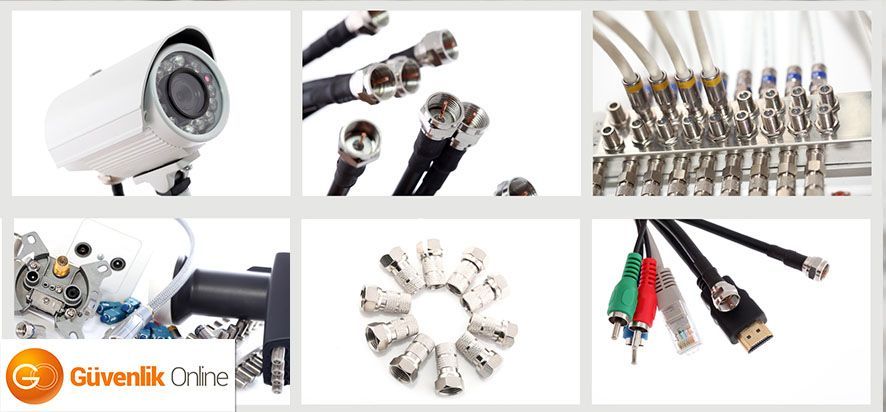

Koaksiyel kamera kablosu

Koaksiyel kablo dış izolasyona sahip, esnek tel örgülerle çevrelenmiş olan, aşınma ve yıpranma elemanlarına genellikle dirençli, çok sert malzemelerden yapılmış, en uzun ömürlü CCTV kablo türüdür. Orta ve uzun mesafelerde sinyal iletimi için kullanılırlar. Koaksiyel kablolar ilettikleri sinyallerin elektriksel müdahalelerden korunmaları açısından çok daha güvenilirdirler.

CCTV kamera kurulumu için tüm koaksiyel kablolar eşit değildir ve her kablo her türlü kurulumda tercih edilmez. RG59 koaksiyel kablo, CCTV sistemleri ve HD over coax sistemleri için endüstri standardı ve en iyi seçimdir, ancak RG59 kabloların da tümü eşit değildir. Herhangi bir kablo satın almadan önce ürün spesifikasyonlarının detaylıca incelenmesi önerilir.

Kamera kablosu satın alırken öncelikle Sağlam bir bakır göbek / iç iletken, % 95 bakır örgülü RG59 kablosunu seçtiğinizden emin olun. CCTV için RG6 da kullanılabilir.. RG6, video kaybı olmaksızın RG59'dan daha uzak mesafelerde çalıştırılabilir, bununla birlikte, RG6, özellikle köşelerde her zaman çalışmak için uygun olmayan, daha kalın ve daha sert bir kablodur . Analog CCTV için RG59 214 metre, RG6 analog 304 metre mesafeye sahiptir. Birçok kurulumda tipik olarak RG59 koaksiyel kablo kullanılır.

CCTV gibi, kablolu televizyon (CATV) de genellikle RG59 veya RG6 koaksiyel kablo kullanılır, ancak CCTV kurulumlarında kullanılan aynı tip RG59 veya RG6 değildir. Aradaki fark, CATV kablosunun merkez iletkeninin, bakır yerine çelik veya bakır kaplamalı çelikten yapılmasıdır. Çelik, video kaybına yol açan saf bakırdan daha yüksek bir dirence sahiptir. Çelik, bakırdan daha ucuzdur ve bu da CATV'nin CCTV'den daha ucuz olmasını sağlar. Kablo TV videosu CCTV'den çok daha yüksek video frekansları kullandığı için CATV sistemlerinde çelik merkezli kablo kullanılabilir. Kablonun bakır kaplaması yeterince kalındır, böylece radyo frekansı enerjisinin çelik göbeğe nüfuz etmez.

HD CCTV (AHD, TVI, CVI) kamera kablosu

AHD kamera ve TVI kamera gibi HD CCTV teknolojileri de analog CCTV'ye benzer şekilde düşük frekansta çalışır. HD güvenlik kamerası kurulumu için sağlam bir bakır çekirdekli ve% 95 örgülü RG59 veya RG6 kullanılabilir. Bu sistemler, HD over coax -koaksiyel üzerinden HD olarak bilir ve yüksek kaliteli kablo, videonun daha yüksek bant genişliği gereksinimleri nedeniyle daha da önemlidir.

Twisted-Pair kablo

Bükümlü çift kablolar temel olarak birbirinin etrafında bükülmüş iki yalıtılmış bakır tel içerir. Bu kabloların en önemli avantajı sinyal bütünlüğü sağlamasıdır. Kablo yapısı karışma ve elektromanyetik indüksiyonları büyük ölçüde azaltır. Sonuç olarak, sinyallerin bütünlüğünün her zaman korunur. Twisted-Pair kablonun dezavantajı daha az dayanıklı olmasıdır.

Fiber optik kablo

Optik fiber, fiber boyunca yüksek hızlı ışık darbeleri şeklinde aktarılan veri iletimi ortamı ve teknolojisidir. Fiber optik kablo bilgileri inanılmaz yüksek hızlarda iletir. Bu nedenle, daha hızlı veri aktarımı gerektiren ve mümkün olduğu kadar az gecikme gerektiren durumlar için tercih edilirler. Fiber transitteki sinyaller elektromanyetik parazitlere maruz kalmaz ve tekrar iletilmeleri gerekmez. Ayrıca bu kablolar geleneksel bakır tellerden çok daha fazla bilgi taşırlar ve uzun mesafelerde kullanım için oldukça uygundurlar. Fiber optik kablonun eksileri kurulumu için yüksek emek gücü gerektirmesi ve kabloların çok narin olmasıdır. Cam elyaf, daha fazla koruma gerektirir ve afif bir çizik bile kabloların sinyalleri etkili bir şekilde iletme yeteneğini tehlikeye atar. Ayrıca tüm kamera kablo türleri arasında en pahalı kablolar fiber optik kablolardır.

Kamera Güç Kabloları

Kamera güç kablosu video sinyalini iletmenin yanı sıra, CCTV güvenlik kameralarına ve kablolu güvenlik sistemine bir bütün olarak DC güç sağlarlar. Tak-çalıştır özelliğe sahip kabloların kurulumu çok kolaydır. Hem video sinyallerini hem de DC güç iletimini sağladıkları için çok yönlü kullanıma sahiptirler. Nispeten ucuz olmaları ve kolay bulunabilmeleri en önemli avantajlarıdır. Güç kablolarının en önemli dezavantajı sınırlı mesafeye sahip olmalarıdır Bu kablolar sadece sınırlı bir aralıkta kullanılabilirler ve dolayısıyla daha uzun mesafeler için uygun değildirler.
