Fabrikalar İçin Doğru Yangın Algılama Çözümü Nasıl Belirlenir?

Fabrikalarda yangın algılama sistemi seçimi, yalnızca tesisin büyüklüğüne veya kurulacak dedektör sayısına göre yapılamaz. Üretim süreçleri, kullanılan hammaddeler, yangın yükü, tavan yüksekliği ve çevresel koşullar, hangi algılama teknolojisinin uygun olacağını doğrudan etkiler.

Bir elektrik odasında erken duman algılaması öncelikli olabilirken, yanıcı sıvıların bulunduğu bir üretim alanında hızlı gelişen alevli yangınların tespiti önem kazanabilir. Yoğun toz bulunan fabrikalarda ise standart optik duman dedektörleri gereksiz alarmlara yol açabilir.

Bu nedenle doğru sistemin belirlenmesinde temel soru, hangi dedektörün daha iyi olduğu değil, hangi yangın riskinin hangi teknolojiyle güvenilir biçimde algılanabileceğidir.

Yangın Algılama Sistemi Seçiminde İlk Adım: Riskin Tanımlanması

Endüstriyel yangın algılama projelerinde dedektör seçiminden önce, korunacak alanın yangın riski ve çalışma koşulları değerlendirilmelidir.

Bu değerlendirmede üç temel soruya yanıt aranır:

1. Nasıl bir yangın bekleniyor? Yavaş gelişen ve duman oluşturan bir yangın mı, yoksa hızlı gelişen alevli bir yangın mı?

2. Yangın hangi koşullarda algılanacak? Ortamda toz, buhar, güçlü hava akımı, yüksek sıcaklık veya fiziksel engeller bulunuyor mu?

3. Algılama sisteminden beklenen performans nedir? Erken uyarı, ekipman koruması, güvenli tahliye veya belirli bir üretim sürecinin kontrolü mü öncelikli?

Bu soruların yanıtları, dedektör teknolojisinin yanı sıra cihaz yerleşimini, algılama kapsamasını ve alarm senaryolarını da belirler.

Fabrikalarda yangın risklerinin yönetimi, söndürme sistemleri ve tahliye süreçleri hakkında daha geniş bilgi için GüvenlikOnline'ın Endüstriyel Tesislerde Yangın Güvenliğini Geliştirmenin En Etkili Yolu başlıklı teknik makalesi incelenebilir.

Fabrikalarda Kullanılan Yangın Algılama Teknolojileri

Endüstriyel tesislerde en sık değerlendirilen teknolojiler; optik duman, sıcaklık, ışın tipi duman, hava örneklemeli duman, alev ve doğrusal sıcaklık algılama sistemleridir.

Her teknolojinin algılama prensibi farklıdır. Bu farklılık, hangi yangın senaryolarında kullanılabileceklerini ve hangi çevresel koşullardan etkilenebileceklerini belirler.

1. Optik Duman Dedektörleri

Optik duman dedektörleri, havadaki duman parçacıklarının ışığı saçması veya ışık iletimini etkilemesi prensibiyle çalışır.

Duman gelişiminin erken aşamada tespit edilmesi gereken ve ortam kirliliğinin sınırlı olduğu alanlarda değerlendirilebilir.

Uygun olabilecek alanlar: Ofisler, teknik hacimler, elektrik odaları ve temiz üretim bölümleri.

Avantajları:

• Uygun yangın senaryolarında erken duman algılaması sağlayabilir.

• Noktasal algılama sayesinde belirli bölgelerin izlenmesine uygundur.

• Adresli sistemlerle kullanıldığında cihaz bazında alarm ve arıza takibi yapılabilir.

Teknik sınırlamaları:

Yoğun toz, su buharı ve üretim aerosolleri istenmeyen alarmlara neden olabilir. Yüksek hava hızları ve uygun olmayan montaj konumları ise dumanın algılama odasına ulaşmasını etkileyebilir.

Bu nedenle optik duman dedektörünün seçimi yalnızca hassasiyet değeri üzerinden yapılmamalıdır.

2. Sıcaklık Dedektörleri

Sıcaklık dedektörleri, belirli sıcaklık seviyelerinin aşılmasını veya sıcaklık artış karakteristiğini izleyerek yangın alarmı oluşturur.

Duman algılamasının uygun olmadığı bazı kirli, tozlu veya buharlı üretim ortamlarında kullanılabilir.

Uygun olabilecek alanlar: Bazı mekanik üretim alanları, buharlı proses bölümleri ve ortam koşulları nedeniyle duman algılamanın güç olduğu mahaller.

Avantajları:

• Duman ve aerosoller nedeniyle oluşabilecek bazı yanlış alarm kaynaklarından daha az etkilenebilir.

• Uygun sıcaklık sınıfı seçildiğinde belirli endüstriyel koşullarda güvenilir algılama sağlayabilir.

Teknik sınırlamaları:

Yangının yeterli miktarda ısı oluşturmasını gerektirdiğinden, bazı yangın senaryolarında duman algılamaya göre daha geç uyarı verebilir.

Sabit sıcaklık ve sıcaklık artış hızı esaslı algılama yöntemleri birbirinden farklıdır. Dedektörün sıcaklık sınıfı, fabrikanın normal çalışma sıcaklığı ve olası sıcaklık değişimleriyle birlikte değerlendirilmelidir.

3. Işın Tipi (Beam) Duman Dedektörleri

Beam dedektörler, bir ışık kaynağı ile alıcı veya reflektör arasındaki optik ışın yolunda oluşan zayıflamayı analiz ederek dumanı algılar.

Geniş açıklıklı ve yüksek tavanlı kapalı alanlarda kullanılabilecek teknolojiler arasındadır.

Uygun olabilecek alanlar: Büyük üretim holleri, yüksek tavanlı depolar ve geniş açıklıklı endüstriyel yapılar.

Avantajları:

• Uygun geometrik koşullarda geniş alanların izlenmesine imkân sağlar.

• Bazı yüksek tavanlı alanlarda noktasal dedektörlere alternatif oluşturabilir.

Teknik sınırlamaları:

Vinçler, hareketli makineler, yüksek raflar ve yapısal titreşimler ışın hattını etkileyebilir. Ayrıca dumanın tavan seviyesine ulaşması, sıcaklık tabakalaşması ve hava akımları nedeniyle gecikebilir.

Beam dedektör seçerken ışın mesafesi kadar montaj yüksekliği, hizalama kararlılığı, görüş hattı ve bakım erişimi de değerlendirilmelidir.

4. Hava Örneklemeli Duman Algılama Sistemleri (ASD)

Hava örneklemeli sistemler, korunan ortamdan boru ağı aracılığıyla hava çekerek merkezi bir algılama ünitesinde duman analizi yapar.

Bu teknoloji, özellikle erken uyarı gerektiren kritik alanlarda veya noktasal dedektörlere erişimin zor olduğu uygulamalarda avantaj sağlayabilir.

Uygun olabilecek alanlar: Elektrik ve kontrol odaları, kritik otomasyon altyapıları, bazı yüksek tavanlı tesisler ve uygun tasarlanmış özel endüstriyel alanlar.

Avantajları:

• Uygun sistemlerde yüksek hassasiyetli duman algılaması sunabilir.

• Algılama ünitesi bakım için erişilebilir bir noktaya yerleştirilebilir.

• Numune alma noktaları korunacak bölgenin özelliklerine göre tasarlanabilir.

Teknik sınırlamaları:

Hava örnekleme borularının uzunluğu, delik yerleşimi, hava taşıma süresi, filtreleme ve hava akışının izlenmesi sistem performansını etkiler.

Yoğun tozlu ortamlarda filtrelerin kirlenmesi, boru tıkanmaları ve bakım sıklığı ayrıca değerlendirilmelidir.

ASD sistemleri seçilirken ilgili EN 54-20 uygunluğunun yanında üreticinin desteklediği algılama sınıfı, boru ağı hesaplamaları ve proje koşulları kontrol edilmelidir.

5. Alev Dedektörleri

Alev dedektörleri, alevden yayılan belirli ultraviyole (UV) veya kızılötesi (IR) ışınım özelliklerini algılayarak çalışır.

Özellikle hızlı gelişen alevli yangın risklerinin bulunduğu proses alanlarında değerlendirilebilir.

Uygun olabilecek alanlar: Yanıcı sıvı kullanılan üretim bölümleri, belirli kimyasal prosesler ve açık görüş hattının sağlanabildiği riskli alanlar.

Avantajları:

• Uygun yangın türlerinde alevin doğrudan tespit edilmesini sağlayabilir.

• Dumanın dedektör seviyesine ulaşmasını bekleyen teknolojilerden farklı bir algılama prensibine sahiptir.

Teknik sınırlamaları:

Görüş hattındaki makineler, ekipmanlar ve yapısal engeller algılama alanını sınırlayabilir.

Kaynak işlemleri, sıcak ekipmanlar ve belirli ışınım kaynakları da yanlış alarm açısından değerlendirilmelidir.

UV, IR ve çok spektrumlu alev dedektörleri aynı algılama performansına sahip değildir. Seçim sırasında beklenen yakıt türü, görüş açısı, ortam koşulları ve üreticinin test verileri birlikte incelenmelidir.

6. Doğrusal Sıcaklık Algılama Sistemleri

Doğrusal sıcaklık algılama sistemleri; sensör kablosu, fiber optik veya benzeri algılama elemanları aracılığıyla sıcaklık değişimlerini izler.

Uygun olabilecek alanlar: Kablo galerileri, konveyör sistemleri, bazı ekipman koruma uygulamaları ve noktasal dedektör montajının güç olduğu bölgeler.

Avantajları:

• Uzun veya dar güzergâhlarda sürekli algılama hattı oluşturulabilir.

• Teknolojiye bağlı olarak sıcaklık değişiminin belirli bir bölge veya konumla ilişkilendirilmesi mümkün olabilir.

Teknik sınırlamaları:

Algılama prensibi kullanılan teknolojiye göre değişir. Sıfırlanabilir ve sıfırlanamayan sistemler aynı özelliklere sahip değildir.

EN 54-22 standardı sıfırlanabilir doğrusal sıcaklık dedektörlerini kapsar. Bu nedenle her doğrusal sıcaklık algılama ürününün aynı standart kapsamında değerlendirilebileceği varsayılmamalıdır.

Yangın Algılama Teknolojileri Karşılaştırma Tablosu

Doğru teknolojinin seçilmesi için algılama yöntemi, potansiyel kullanım alanları ve sınırlamalar birlikte değerlendirilmelidir.

Tablodaki kullanım alanları örnektir. Teknolojiler arasında mutlak üstünlük sıralaması yapılmaz; nihai seçim tesisin risk değerlendirmesi, ilgili standartlar ve doğrulanmış ürün performansına dayanmalıdır.

Fabrikanın Fiziksel Koşulları Dedektör Seçimini Nasıl Etkiler?

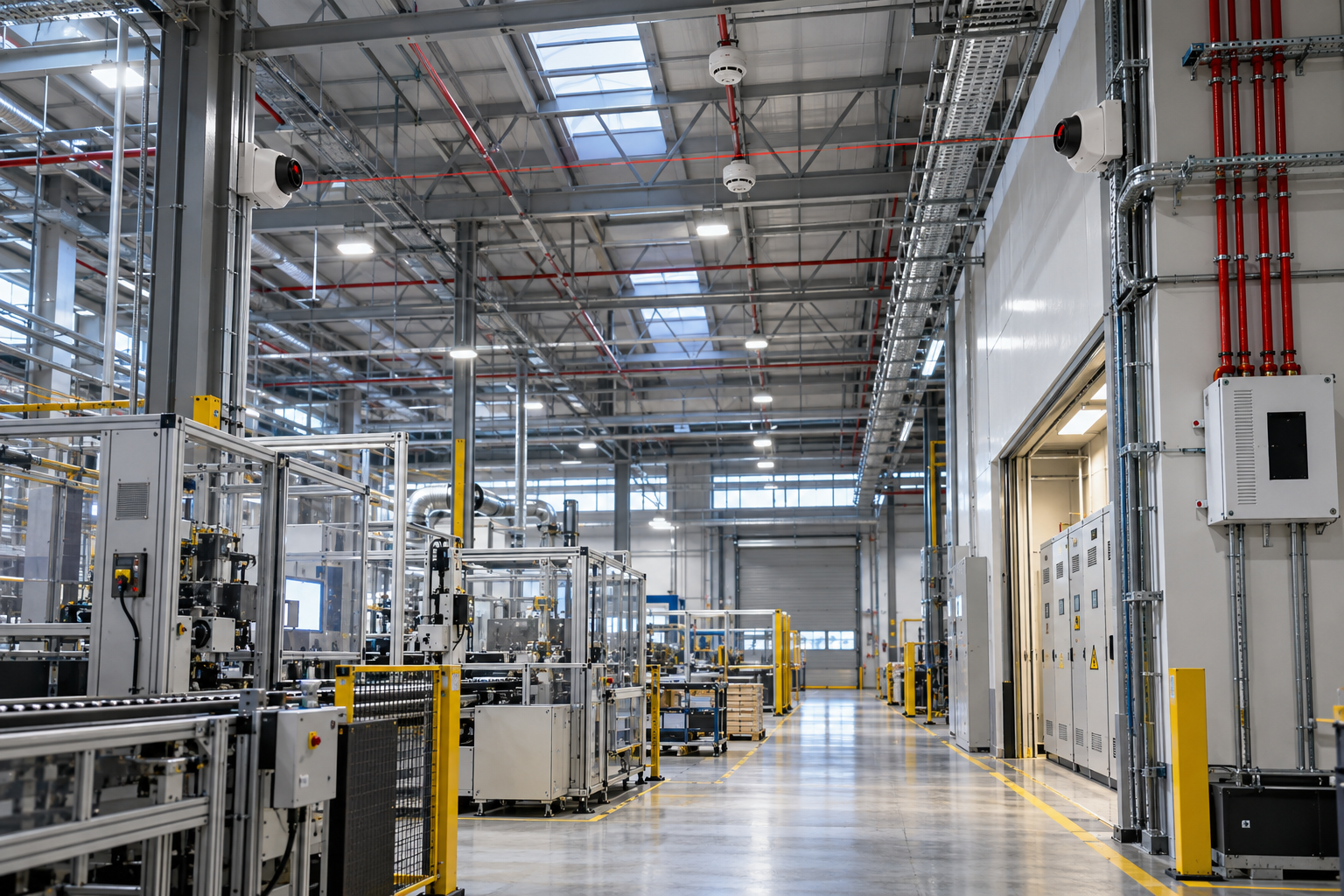

Tavan yüksekliği ve duman tabakalaşması

Yüksek tavanlı endüstriyel yapılarda dumanın tavana ulaşması ve dedektör tarafından algılanması, yangının ısı çıkışına ve ortam koşullarına bağlıdır.

Tavan yüksekliği arttığında dedektör yerleşimi, algılama mesafeleri ve dumanın hareketi daha dikkatli incelenmelidir.

Tek başına tavan yüksekliğine bakılarak beam veya hava örneklemeli sistem seçilmesi doğru değildir. Projeye uygulanabilir tasarım kılavuzları ve gerekli mühendislik hesaplamaları esas alınmalıdır.

Toz, buhar ve üretim aerosolleri

Endüstriyel tesislerde dedektörlerin maruz kaldığı partiküller yalnızca gerçek yangın dumanından oluşmaz.

Üretim sırasında ortaya çıkan toz, su buharı veya diğer aerosoller bazı duman algılama yöntemlerini etkileyebilir.

Bu tür alanlarda seçim yapılırken dedektörün kirlenmeye karşı özellikleri, çevresel uygunluğu, bakım gereksinimi ve yanlış alarm davranışı birlikte incelenmelidir.

Havalandırma ve hava akımları

Endüstriyel havalandırma sistemleri, dumanın hareketini ve dedektöre ulaşma süresini değiştirebilir.

Özellikle güçlü hava akımlarının bulunduğu alanlarda yalnızca dedektör yerleşim planı değil, normal ve yangın anındaki havalandırma davranışları da değerlendirilmelidir.

Patlayıcı ortamlar

Yanıcı gaz, buhar veya toz nedeniyle patlayıcı ortam oluşabilen alanlarda dedektörün algılama performansı tek başına yeterli değildir.

Kullanılacak ekipmanın ilgili tehlikeli bölge sınıflandırmasına uygunluğu ve gerekli Ex/ATEX koruma özellikleri ayrıca doğrulanmalıdır.

EN 54 uygunluğu, tek başına bir dedektörün patlayıcı ortamda kullanılabileceği anlamına gelmez.

Adresli ve Konvansiyonel Yangın Algılama Sistemleri Nasıl Karşılaştırılmalı?

Fabrikalarda dedektör teknolojisinin yanı sıra sistem mimarisi de önemlidir.

Konvansiyonel sistemlerde olayların konumu genellikle bölge düzeyinde belirlenirken, adresli sistemler desteklenen cihazların tekil olarak izlenmesine imkân sağlar.

Birden fazla üretim holü, depo ve teknik hacim içeren büyük tesislerde adresli sistemlerin operasyonel avantajları bulunabilir.

Bununla birlikte adresli sistem kullanılması, yanlış seçilmiş bir dedektörün algılama performansını düzeltmez.

Panel mimarisi ile dedektör seçimi birbirinden ayrı fakat uyumlu mühendislik kararları olarak değerlendirilmelidir.

Yangın alarm panelleri ve ilgili donanımların karşılaştırılması için GüvenlikOnline Yangın Alarm Sistemleri Kataloğu incelenebilir.

Yangın Algılama Sistemi Seçerken Hangi Teknik Parametreler İncelenmeli?

Bir ürünün teknik veri sayfasında yalnızca algılama mesafesi veya hassasiyet bilgisine bakılması yeterli değildir.

Özellikle aşağıdaki parametreler değerlendirilmelidir:

• Algılama prensibi: Dedektör hangi yangın belirtilerini algılıyor?

• Algılama performansı: Üreticinin belirttiği performans hangi test ve kullanım koşullarında geçerli?

• Çevresel dayanıklılık: Çalışma sıcaklığı, nem, toz ve koruma sınıfı projeye uygun mu?

• Montaj kriterleri: Tavan, duvar, görüş hattı, hava akımı ve fiziksel engeller için hangi sınırlamalar var?

• Gereksiz alarm davranışı: Normal üretim süreçleri dedektörü nasıl etkileyebilir?

• Sistem uyumluluğu: Dedektör, panel, arayüz modülleri ve ilgili bileşenler birlikte çalışmak üzere doğrulanmış mı?

• Bakım gereksinimi: Dedektöre erişim, test, temizlik, kalibrasyon veya değişim nasıl gerçekleştirilecek?

• Standart uygunluğu: İlgili EN 54 standardı, uygunluk belgeleri ve varsa patlayıcı ortam gereklilikleri karşılanıyor mu?

Bu kriterler özellikle satın alma şartnamelerinde tanımlanmalıdır. Aynı teknolojiyi kullanan iki ürünün çevresel özellikleri veya desteklediği uygulamalar farklı olabilir.

Yangın Algılama Sistemlerinde EN 54 Standartları Neden Önemlidir?

Türkiye'de yangın algılama ve uyarı sistemlerinin tasarımında temel yasal dayanaklardan biri, Binaların Yangından Korunması Hakkında Yönetmeliktir.

Yönetmeliğin 74. maddesi, yangın algılama sistemi ve bileşenlerinin TS EN 54 uygunluğunu düzenler. İlgili diğer maddeler algılama ve uyarı gereklilikleri, acil durum kontrol fonksiyonları ve bakım sorumluluklarını ele alır.

Yangın algılama ekipmanlarının teknik değerlendirmesinde kullanılan başlıca EN 54 bölümleri şunlardır:

CEN/TS 54-14 ise yangın algılama ve alarm sistemlerinin planlama, tasarım, montaj, devreye alma, kullanım ve bakımına yönelik kılavuz niteliğindedir.

Bu dokümanın 2026 tarihli yeni sürümü Avrupa'daki ulusal standart kuruluşlarının kayıtlarında yer almaktadır. Türkiye'deki uygulamalarda, TSE tarafından kabul edilmiş yürürlükteki sürüm ve ilgili ulusal düzenlemeler esas alınmalıdır.

Ürün standardına uygunluk ile sistemin doğru projelendirilmesi farklı gerekliliklerdir. Bir dedektörün uygunluk belgesi bulunması, o cihazın fabrikanın her bölümünde kullanılabileceği anlamına gelmez.

Yapay Zekâ ve Termal Kameralar Dedektörlere Alternatif Olabilir mi?

Görüntü tabanlı duman ve alev algılama sistemleri ile termal kameralar, belirli endüstriyel uygulamalarda destekleyici veya özel amaçlı algılama çözümleri olarak değerlendirilebilir.

Termal kamera sistemleri, bazı makinelerde ve elektriksel ekipmanlarda olağan dışı yüzey sıcaklıklarının izlenmesine yardımcı olabilir. Görüntü analizi ise uygun görüş koşullarında duman veya alev belirtilerinin tespitinde kullanılabilir.

Ancak bir kameranın görüntü analitiği özelliği taşıması, otomatik olarak mevzuata uygun bir yangın algılama cihazı olduğu anlamına gelmez.

Video tabanlı yangın algılama sistemlerinin tasarımı ve uygulamasını ele alan ISO/TS 7240-30:2022 standardı bulunmaktadır.

Bu nedenle kamera tabanlı çözümlerin zorunlu yangın algılama sisteminin yerine kullanılması düşünülüyorsa ürünün uygunluğu, proje gereklilikleri ve ilgili mevzuat ayrıca doğrulanmalıdır.

Kurulum ve Devreye Alma Sürecinde Nelere Dikkat Edilmeli?

Uygun teknoloji seçilmiş olsa bile hatalı montaj ve yetersiz devreye alma işlemleri algılama güvenilirliğini olumsuz etkileyebilir.

Kurulum sonrasında şu kontroller yapılmalıdır:

• Dedektör konumlarının onaylı projeye uygunluğu.

• Algılama bölgesi ve adres bilgilerinin doğruluğu.

• Alarm ve arıza sinyallerinin doğru izlenmesi.

• Güç kesintisi ve yedek güç senaryoları.

• Dedektörlerin uygun test yöntemleriyle fonksiyon kontrolü.

• Yangın alarm paneliyle bağlantılı sistemlerin neden-sonuç matrisi üzerinden doğrulanması.

• Bakım ve periyodik testlere ilişkin kayıtların oluşturulması.

Üretim hatlarının, raf düzeninin veya havalandırma sisteminin değiştirilmesi, mevcut algılama tasarımının yeniden değerlendirilmesini gerektirebilir.

Yangın Algılama Sistemi Seçimi İçin Teknik Kontrol Listesi

Fabrika yöneticileri ve proje ekipleri, satın alma veya projelendirme öncesinde aşağıdaki soruları yanıtlamalıdır:

• Her üretim bölümünün yangın riski ayrı ayrı değerlendirildi mi?
• Beklenen yangın gelişim senaryoları belirlendi mi?
• Toz, buhar, sıcaklık ve hava akımı koşulları incelendi mi?
• Dedektör teknolojileri teknik sınırlamalarıyla karşılaştırıldı mı?
• Tavan yüksekliği ve fiziksel engeller projeye dahil edildi mi?
• İlgili standartlar ve ürün uygunluk belgeleri kontrol edildi mi?
• Sistem mimarisi, kapasite ve entegrasyon gereksinimleri belirlendi mi?
• Test, devreye alma ve periyodik bakım süreçleri planlandı mı?

Bu soruların yanıtları, ihtiyaç dışı ekipman seçiminden kaçınılmasına ve yangın algılama projesinin daha güvenilir şekilde değerlendirilmesine yardımcı olur.

Sık Sorulan Sorular

Fabrikalar için en iyi yangın dedektörü hangisidir?

Her fabrikada en iyi performansı gösterecek tek bir dedektör bulunmaz. Uygun seçim; yanıcı madde türü, yangın gelişim senaryosu, ortam koşulları ve algılama hedeflerine göre yapılır.

Yüksek tavanlı fabrikalarda beam dedektör kullanmak zorunlu mu?

Hayır. Beam dedektörler yüksek tavanlı alanlarda değerlendirilebilecek teknolojilerden biridir. Hava örneklemeli veya diğer uygun algılama yöntemleri de proje koşullarına göre incelenebilir.

Tozlu fabrikalarda duman dedektörü kullanılabilir mi?

Kullanılabilirlik, tozun özelliklerine ve dedektör teknolojisine bağlıdır. Standart optik duman dedektörleri bazı tozlu alanlarda gereksiz alarm oluşturabilir. Özel algılama ve filtreleme çözümleri ya da farklı teknolojiler değerlendirilebilir.

Yangın algılama sisteminin adresli olması gerekli mi?

Sistem mimarisi tesisin büyüklüğü, işlevi, yangın senaryoları ve mevzuat gerekliliklerine göre seçilmelidir. Adresli sistemler özellikle büyük ve çok bölgeli tesislerde cihaz bazında izleme avantajı sağlayabilir.

Yapay zekâ destekli kameralar yangın dedektörlerinin yerini alabilir mi?

Her görüntü analiz sistemi bu amaçla kullanılamaz. Video tabanlı yangın algılama çözümlerinin uygunluğu, ilgili standartlar ve proje gereklilikleri doğrultusunda ayrıca değerlendirilmelidir.

Sonuç: Doğru Teknoloji, Doğru Risk İçin Seçilmelidir

Fabrikalarda etkili yangın algılama, tek bir dedektör teknolojisine veya cihaz sayısına dayalı bir seçim değildir.

Optik duman, sıcaklık, alev, beam, hava örneklemeli ve doğrusal sıcaklık algılama teknolojilerinin her biri farklı uygulama koşullarında avantajlar ve sınırlamalar taşır.

Başarılı bir sistemin temelinde, yangın riskinin doğru tanımlanması, uygun teknolojinin seçilmesi, standartlara uygun projelendirme ve doğrulanmış saha performansı bulunur.

Yangın algılama sistemleri değerlendirilirken amaç yalnızca erken uyarı sağlamak değil; gerçek yangın belirtilerini güvenilir biçimde algılayabilen, gereksiz alarmları sınırlayan ve tesisin güvenlik gereksinimleriyle uyumlu bir altyapı oluşturmaktır.

Farklı algılama cihazlarını incelemek isteyenler GüvenlikOnline Yangın Dedektörleri Kataloğu üzerinden ürün gruplarını değerlendirebilir.

Kaynaklar

1. T.C. Adalet Bakanlığı — Binaların Yangından Korunması Hakkında Yönetmelik. Yangın algılama, alarm, acil durum kontrolü ve bakım hükümleri.

2. Fire Industry Association — How to Select the Right Detector for the Job. Yangın riski, dedektör seçimi ve yanlış alarm kaynakları.

3. EVS — EN 54-5:2017+A1:2018. Noktasal sıcaklık dedektörleri.

4. EVS — EN 54-7:2018. Noktasal duman dedektörleri.

5. EVS — EN 54-10:2002. Alev dedektörleri; ilgili değişiklikleriyle birlikte değerlendirilmelidir.

6. EVS — EN 54-12:2015. Optik ışın tipi duman dedektörleri.

7. EVS — EN 54-20:2006. Hava örneklemeli duman dedektörleri; AC:2008 düzeltmesiyle birlikte değerlendirilmelidir.

8. EVS — EN 54-22:2015+A1:2020. Sıfırlanabilir doğrusal sıcaklık dedektörleri.

9. IPQ — CEN/TS 54-14:2026. Yangın algılama sistemlerinin tasarım, kurulum ve bakım kılavuzunun 2026 sürümüne ilişkin ulusal standart kaydı.

10. ISO — ISO/TS 7240-30:2022. Video tabanlı yangın algılama sistemlerinin tasarımı, kurulumu ve devreye alınması.

11. Avrupa Komisyonu — ATEX. Potansiyel patlayıcı ortamlarda kullanılan ekipmanların uygunluk gereklilikleri.
